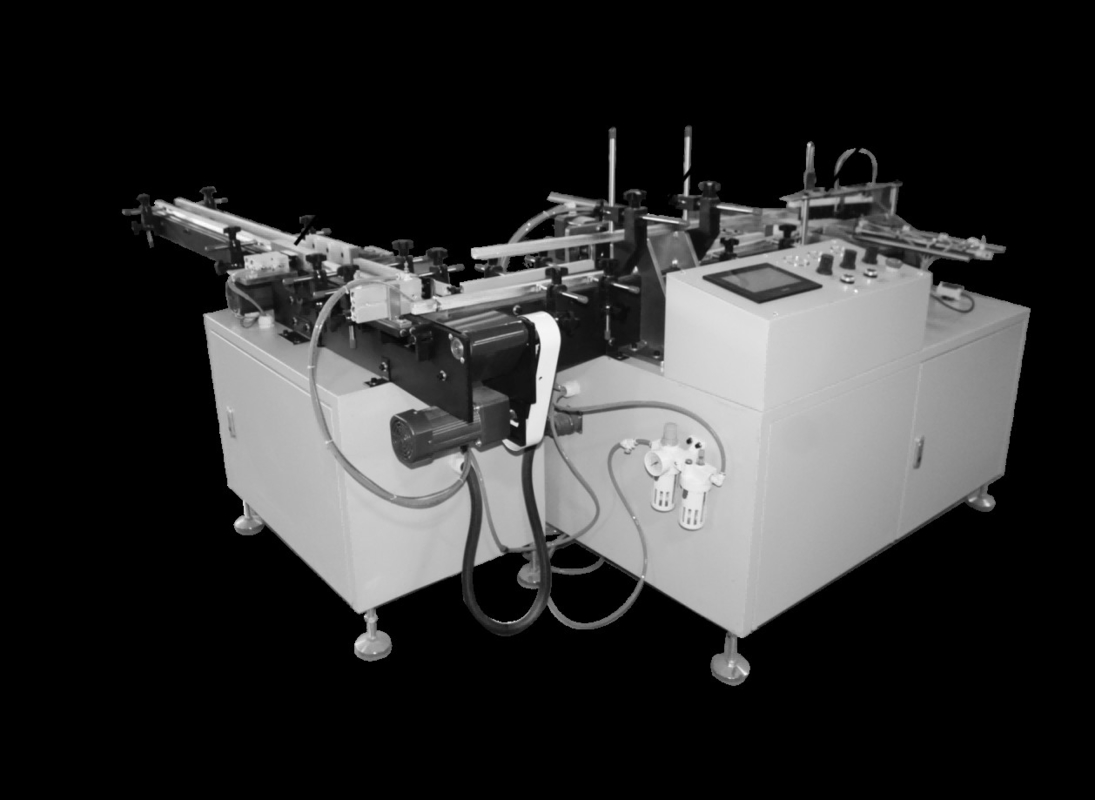

O RECRINCABLE de calor automático Embalagem Máquina

3.1Parâmetros técnicos principais

Diâmetro do rolo de papel 30-90 mm

Comprimento do rolo de papel 35-90 mm

comprimento da correia de transmissão 125 mm

Velocidade de desconexão 125 vezes/min (max)

Velocidade de perfuração plana 125 vezes/min (max)

Velocidade da correia de transmissão 40-500 mm/s

Velocidade de propulsão de embalagens de plástico 22 vezes/min (max)

comprimento de propulsão de embalagem de plástico 30-400 mm

Voltagem 220V/50HZ

Peso da máquina 380 kg

Parte de quebra

Durante a operação do cilindro, pressionar suavemente sobre o rolo de papel, e o tamanho do rolo de papel pode ser ajustado,

Secção de empurrão do rolo

Rolar separando a parte constitutiva do papel limpo após a chegada do cilindro, empurrar o cilindro para o assento plano, para preparar o papel para que o cilindro se acerte.

Pai!Parte

O cilindro de rolagem impulsiona a placa de rolagem para fazer um movimento recíproco, e os rolos de papel empurrados pelo cilindro de rolagem serão achatados de acordo com a espessura,Para se preparar para o próximo empurrão.

Empurra.- NãoParte

• cilindro de empurrão e rolagem

O carril de guia linear em ambos os lados do cilindro do empurrador, como motor do empurrador, é utilizado como suporte para melhorar a estabilidade do empurrador.

• A véspera da detecção

O olho de detecção detecta que o rolo de papel atinge a placa de empurrão e o cilindro empurra o rolo de papel para fora.

• Capa de papel

Há muitos furos de montagem na placa de rolamento e o defletor de rolamento pode ser ajustado para a esquerda e para a direita para escolher a posição dos furos de montagem para alterar o número de rolos convertidos.

• Pincel de cabelo

Basta pressionar ligeiramente o pincel contra o rolo de papel.

Especificação de funcionamento

Instruções de definição de parâmetros

1Velocidade de aplanamento: o tempo para cada disparo do cilindro aplanado, quanto maior o valor, menor a frequência de acção e vice-versa, maior a frequência,O valor recomendado é de 30;

2Velocidade de empurrão do papel: tempo necessário para que o produto seja empurrado de um canto para outra secção da cinta transportadora após a quebra do papel.Quanto menor a frequência de açãoCaso contrário, quanto maior a frequência, o valor recomendado é fixado em 25;

3Velocidade de quebra de papel: o tempo de quebra de cada cilindro de quebra de papel, quanto maior o valor, menor a frequência de acção, caso contrário, maior a frequência,O valor recomendado é de 30;

Principais instruções de funcionamento

1. Pacote de linha única: pacote de ligação linha única/linha dupla;

2. Aberto em plano: abrange o cilindro para ligar o interruptor;

3. Aplanar o interruptor: nivelar o cilindro para fechar o interruptor

4. Abrir o papel: quebrar o cilindro de papel para iniciar o interruptor;

5- Desligar o papel: desligar o cilindro de papel para fechar o interruptor;

Diagrama de identificação do ponto de entrada/saída do PLC

XO:Fibra de empuxo de papel X1:A origem do cilindro de empuxo de papel

X2:Sensor de empurrão de linha únicaX3:Desqueceempurrar em filaSensor

X4:Fibra de bloqueio de papel X6: Paragem de emergência

Y0:Cilindro de empurrão de rolos Y1:Cilindro de bloqueio de papel

Y3:Cilindro de quebra de papel Y4:Cilindro de batida de papel

3.4Parâmetros técnicos da máquina de corte

3.5 Nome de cada componente

(1) painel de comando

(2) Rodas de mão de regulação de altura

(3) filmes encolhentes

(4) Instalação de um dispositivo de filme retráctil

(5) Rodas de fixação de filme retrátil

(6) Puxar a alça da embreagem de filme

(7) eixo circular

(8) Triângulo de abertura da membrana sistólica (superior)

(9) Cinturão transportador

(10) interruptor de paragem de emergência

(11) Placa triangular de abertura da membrana sistólica (inferior)

(12) Olho fotoelétrico

(13)Copo de pé

(14) Faca de vedação (superior)

(15) motor de tração

(16)Recolha de resíduos

(17)Cabina do suporte do cortador de vedação superior

(18) Balança de alimentação de filme (regulado para cima e para baixo)

Painel de operação

• Interruptor opcional: Interruptor manual quando se altera o filme ou se ajusta, interruptor automático quando o pacote está a funcionar.
• Temperatura da vedação longitudinal: definir a temperatura do cortador de vedação longitudinal.
• Temperatura da vedação transversal: definir a temperatura do cortador da vedação transversal.
• Tempo de vedação: tempo de fixação do temporizador.
• Ajuste de comprimento: P O produto passa pelo interruptor elétrico do olho para a gota do cortador de vedação, a luz de sinal até ao tempo definido.
• Registo de contagem: Indicação da quantidade do produto.

Instruções de utilização do interruptor principal

• Estabelecimento do itinerário

Quanto mais tempo, mais longa será a parte excedente do filme retráctil, e não parecerá boa após o encolhimento.

Nota: Quando o tempo é muito curto, a faca de vedação e corte é fácil de cortar no produto, geralmente 0,1-0,5 segundos (mas o tempo é diferente devido à espessura da embalagem)

• Contador

A embalagem passa pelo interruptor fotovoltaico e, quando a faca de vedação e de corte desce e sobe novamente, o número no balcão será exibido.

* ((O número no balcão é redefinido para zero, basta pressionar o botão "RESET" no canto superior direito).

(3) Interruptor de visão fotoelétrico oposto (instalado em ambos os lados da cinta transportadora)

Quando a embalagem passa pelo olho elétrico, funciona o dispositivo de fixação de traços, e a faca de vedação e corte desce para selar e cortar.

 Sequência de execução

• Após ligar o interruptor de alimentação, ajuste a temperatura para a temperatura apropriada;Pode haver algumas diferenças devido à temperatura ambiente e espessura das matérias-primas utilizadas Long knife 175° C, faca curta 175° C, tempo de vedação 0,8~1,2 segundos
• Ajustar a largura da correia de alimentação de acordo com a largura do objeto embalado, ajustar a altura da placa triangular superior para ajustar o volante,e manter uma distância de um centímetro do objeto.
• A largura de reserva é a distância entre a posição de parada da embalagem e a linha central da faca de vedação transversal.
• Controlador de tempo de parada de embalagem "tempo de parada de entrega da correia", ou seja, linha central do cortador de vedação longitudinal, e a distância de parada de embalagem definida na altura de 1/2.
• Para produtos de embalagem com uma altura de 6 cm, por favor, defina o comprimento reservado das matérias-primas
• Após a largura da embalagem ter sido definida, instale a película retráctil de acordo com o método do dispositivo de película retráctil.
• Quando a faca de vedação atingir a configuração, puxe a matéria-prima para terminar a abertura na correia síncrona de fixação, pressione o interruptor de comando manual para selar.
• Os produtos colocados em cintas transportadoras podem ser automaticamente selados em embalagem.
