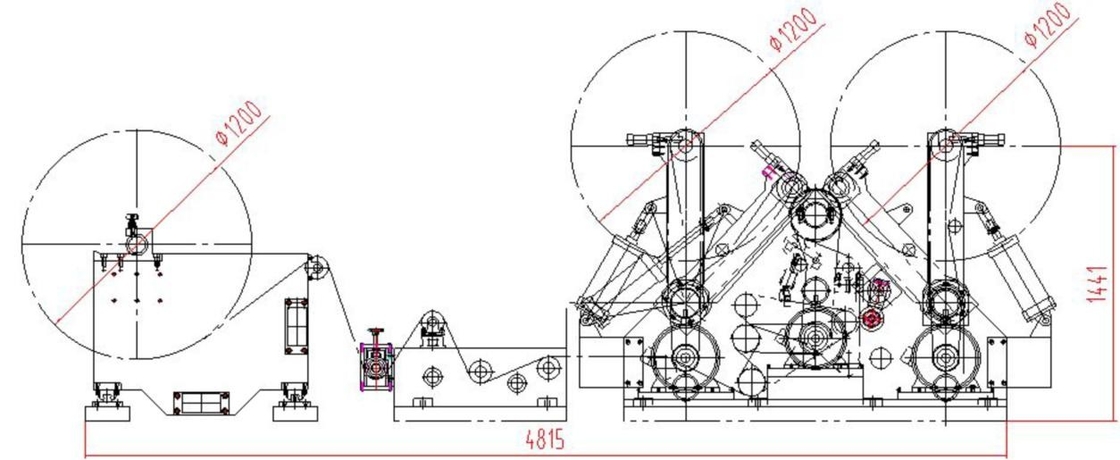

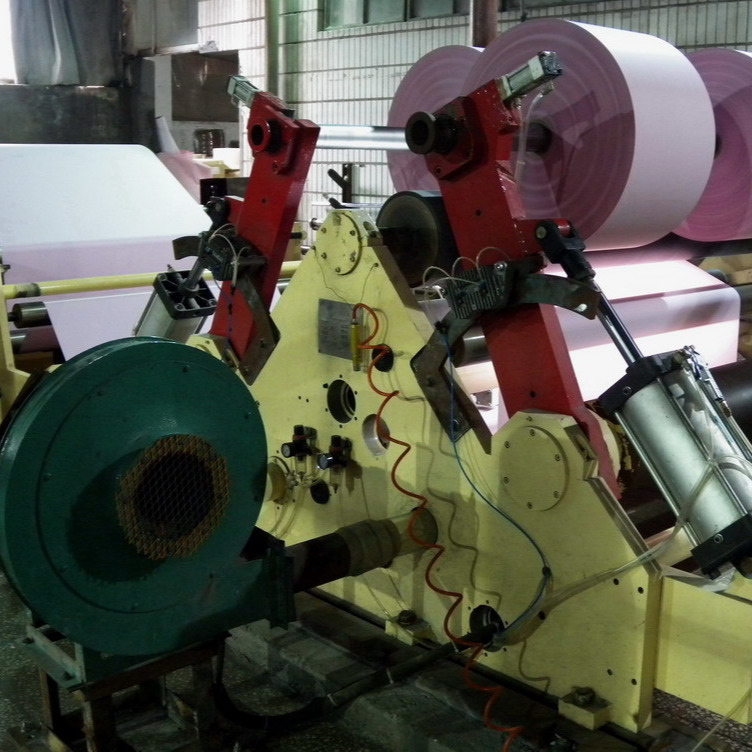

da talhadeira de papel do rolo do NCR de 1200mm máquina de corte de papel sem carbônio do rebobinamento de Rewinder

Da talhadeira máxima do NCR da alta velocidade 1200mm do FOCO FM1850 talhadeira de papel sem carbônio Rewinder de Rewinder

Descrição das peças principais da máquina

1. Desenrole as peças
1) Desenrole o tipo
Única posição com guia de Web automático; Desenrole o eixo: 3" eixos de ar importados, Qty: 2 PCes; Rolo de alumínio do guia de Web feito em Ningbo China; Guia de Web importado com o sensor elétrico da foto, caixa de controle local para melhor centrar-se do rolo enorme;

2) Desenrole o controle de tensão
O freio pneumático do uso conversor do RE, de SMC E/A de Japão, sensor da tensão e controlador italianos da tensão de Mitsubishi Japão, este faz junto o controle de tensão de laço fechado;
Tamanho do freio: 1520 N.M, Qty: 1 grupo.

2. Peças principais da máquina
1) Estes componentes incluem a placa inferior, paredes laterais, o rolo de suportação, o mecanismo principal do rolo da ligação/rolo de cavaleiro e as peças da movimentação.

2) O rolo da Web, o rolo do propagador, e o rolo do guia, são feitos da liga de alumínio de Ningbo China dia.120mm, onde um ângulo mais grande do envoltório é necessário, o diâmetro do rolo são 150mm

3) O rolo da ligação de “S” é teste padrão sulcado e conduzido do motor principal através da correia de sincronismo, de onde como o rolo de suportação não é conduzido.

O rolo da ligação de “S” e o rolo de suportação são plutônio coberto. Escolhendo a dureza direita da tampa do plutônio é possível cortar o papel de CFB nesta máquina sem mostrar nenhumas cor/imagem latente.

O diâmetro do rolo de suportação é 270mm.

O rolo de suportação é equipado com um rolo de cavaleiro coberto de borracha. A função do rolo de cavaleiro é guardar o papel para conduzir no lugar durante a parada da máquina ou o rosqueamento e para facilitar o melhor rosqueamento. O rolo é carregado pelos cilindros pneumáticos.

4) Cortando a faca
Estes componentes incluem eixos superiores e inferiores da faca, engrenagem da movimentação, facas manuais do dispositivo do ajuste da faca, as superiores e as inferiores.

O eixo superior da faca pode axialmente micro-ser ajustado pelo dispositivo manual do ajuste da faca contratando as facas superiores e inferiores. O material para a faca superior é aço de alta velocidade e para a faca inferior é o aço de ferramenta. 5 PCes cada um de facas superiores e inferiores são incluídos.

5) O motor principal é inversor controlou o motor de C.A. trifásico (11kW-6P) em que está o codificador instalado de Koyo, e o inversor é de YASKAWA Japão. O motor principal conduz o rolo principal da ligação através da correia de sincronismo.

6) Todos os rolos (conduzidos ou os rolos da movimentação não, ou os rolos cobertos de borracha) foram dinamicamente equilíbrio testado.

7) Remoção da guarnição pelo ventilador da sução, motor de ventilador: 3 QUILOWATTS

3. Peças da rebobinação
1) Rebobinamento:
Em termos de enrolamento, o enrolamento está chamado “centro que rebobina” se os eixos da rebobinação são conduzidos. É “enrolamento de superfície” se o rolo de papel rebobinado é em contato com o rolo da máquina e o enrolamento está conseguido através da força de fricção.

No proposto do “o rewinder de superfície da talhadeira centro” é possível aplicar “centro que rebobinam” e do “as técnicas do rebobinamento de superfície centro”.

2) Eixos da rebobinação: 3" eixos de ar importados, 2 PCes, carga máxima pelo airshaft são 1500kg.

3) Motores da rebobinação (18.5KW-6P): o inversor 2 controlou os motores de C.A. trifásicos com codificador de Koyo, inversor de YASKAWA, cada eixo da rebobinação é conduzido da correia cronometrando por seu próprio motor.

A pressão do contato entre o rolo da máquina e o rolo de papel rebobinado é controlada por meio de uma válvula proporcional P/E. A tensão de enrolamento é atarraxamento controlado, e a pressão do contato proporcionalmente é controlada adicionalmente e pode ser constante mantido independentemente do diâmetro de papel rebobinado do rolo.

4) Contagem do comprimento
Quando o comprimento da rebobinação se está aproximando valor ajustado, a máquina retardará e parará automaticamente em comprimento ajustado. O diâmetro do carretel é calculado e indicado na tela.

5) Fator diferente do atarraxamento para categorias de papel diferentes para cumprir a exigência imprimindo.

6) Freios da estabilização do eixo da rebobinação para estabilizar os rolos da rebobinação.

7) Os rolos de papel rebobinados fora-são carregados das estações do rebobinamento por um guindaste aéreo a ser fornecido pelo cliente.

Dados técnicos
